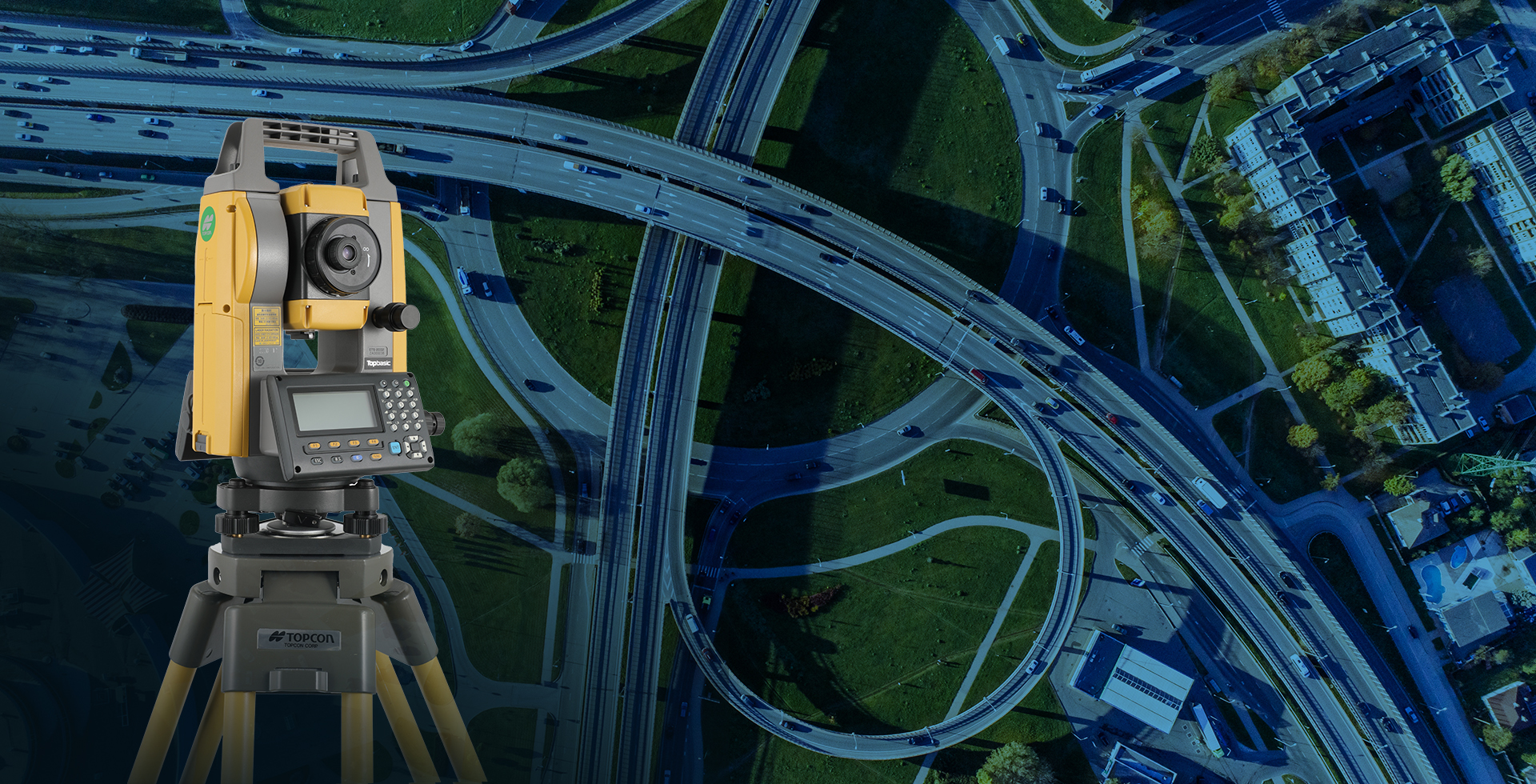

拓普康 GM101精密全站仪

全新高精度入门型1秒级: ● 全新设计EDM,精度更高,速度更快 ● 大容量内存,支持USB 数据传输 ● 预装多种测量程序 ● 单块电池作业时长达28 小时 ● IP66 级防尘防水


类别:

全站仪


GM100全站仪机身坚固,采用精密测角、测距技术,适合隧道、桥梁、钢结构、水利等大型测量项目。开启省电模式,一块电池可用32小时




GM101全站仪优势:

1:卓越的测量功能 适应各种环境

2:机身设计

防尘防水等级高达IP66;工作温度-20℃~ 60℃;适用于各种恶劣环境。

3:超大容量内存

内存50,000 点;支持最大32 GB 的U 盘。

4:超长待机时间

单块电池28 小时超长工作时间连续工作4 天无需更换电池

5:快速触发键

可在照准的同时,使用一键测量进行快速测量,并能单手同时操作微调和一键测量。使大量需要人工照准的放样工作变得更加高效。

6:红绿导向光

快速识别导向光的方向,迅速调整放样位置。

7:原装进口 品质保证

拓普康执行严格的环境测试, 以确保产品即使在恶劣的测量现场环境下也能够长期作业。GM101全站仪在防尘防水试验箱中进行了彻底的检测。仪器还成功地通过了各种抗震、跌落、温度和湿度的测试,以达到环境指标。在基线上对仪器的测距精度进行检

测,在检定台上对仪器的整平性能和测角精度进行检测,以确保您对GM101产品质量满意

技术参数

型号GM101

望远镜

放大倍率/ 分辨率: 30x / 2.5"

其他:

镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像,视场角:1˚30′(26m/1,000m),最短焦距:1.3m,背光亮度:5 级

测角部:

最小显示:0.5" / 1"

测角精度(ISO 17123-3:2001):1"

双轴补偿器:液体双轴倾斜传感器,补偿范围±6′

视准差改正:打开/ 关闭(可选)

测距部:

激光输出等级: 无棱镜模式:3R 级,棱镜/ 反射片模式:1 级

测距范围(一般气象条件下):

                   无棱镜: 0.3 ~ 800m/ 良好气象条件下:1,000m

                   反射片: RS90N-K:1.3 ~ 500m,RS50N-K:1.3 ~ 300m,RS10N-

K:1.3 ~ 100m

                   微型棱镜:1.3 ~ 500m

                   单棱镜:1.3 ~ 5,000m / 良好气象条件下:6,000m

最小显示:精测:0.0001m/0.001m(可选),粗测:0.001m/0.01m(可选),跟踪测:0.01m

精度(ISO 17123-4:2001): 无棱镜 (2 + 2 ppm x D) mm

                          反射片 (2 + 2 ppm x D) mm

                          棱镜(1.5 + 2 ppm x D) mm

测量时间: 精测: 0.9s ( 初次1.5s), 速测: 0.6 s ( 初次1.3s),

          跟踪测: 0.4s ( 初次1.3s)

操作系统、接口与数据管理: 操作系统Linux

操作面板/显示器/ 键盘:双面/ 可调对比度、带背光192x80 点阵液晶图形显示器/ 带背

                      光28 键(字母数字键盘)

触发键: 支持(仪器右侧)

数据存储:

内存:        约50,000 点

         外部存储设备:U盘 ( 最大32GB)

接口: RS-232C 串口,USB 2.0 (类型A用于U盘)

蓝牙模块(选配件): 蓝牙Class 1.5, 工作范围10 m

其他:

导向光:绿色激光二极管(524nm)和红色激光二极管(626nm),工作范围:1.3 ~ 150m

激光指向:同轴红色EDM 激光束

水准器:

图形水准器:±6′(内圆)

圆水准器(基座上):10' / 2 mm

对中器:

激光对中器:红色激光二极管(635 nm ±10 nm), 光斑精度:≤ 1.0 mm@1.3m, 2 级激光产品

防尘防水等级/ 工作温度:IP66 (IEC 60529:2001)/-20 ~ +60ºC

尺寸(含提柄): 183mm(宽)×181mm(长)×348mm(高)

仪器高:192.5mm(自基座安装表面起)

重量(含电池和基座): 约5.3kg

电源系统:

      电池/ 工作时间(20ºC): BDC70 可充电锂电池

      应用程序:BDC70:大约28 小时

应用软件:

     • 悬高测量 • 三维坐标测量 • 后方交会 • 放样• 地形测量 • 偏心测量 • 对边测量• 面积计算 • 道路测设 • 点到线测量
