拓普康 OS101 专业型全站仪
( 2570 浏览 )
拓普康 OS101 专业型全站仪


类别:

全站仪


产品特点:
性能大、用处更广泛WinCE全站仪的新标准
●功能强大的Windows CE 6.0操作系统
●改进型EDM,测距更快,功能更强
●远距离无线数据通讯
●的高精度测角系统
● 500MB超大内存,存储海量数据
●功能强大的MAGNET Field机载应用软件
1604644183617074963 (1).jpg

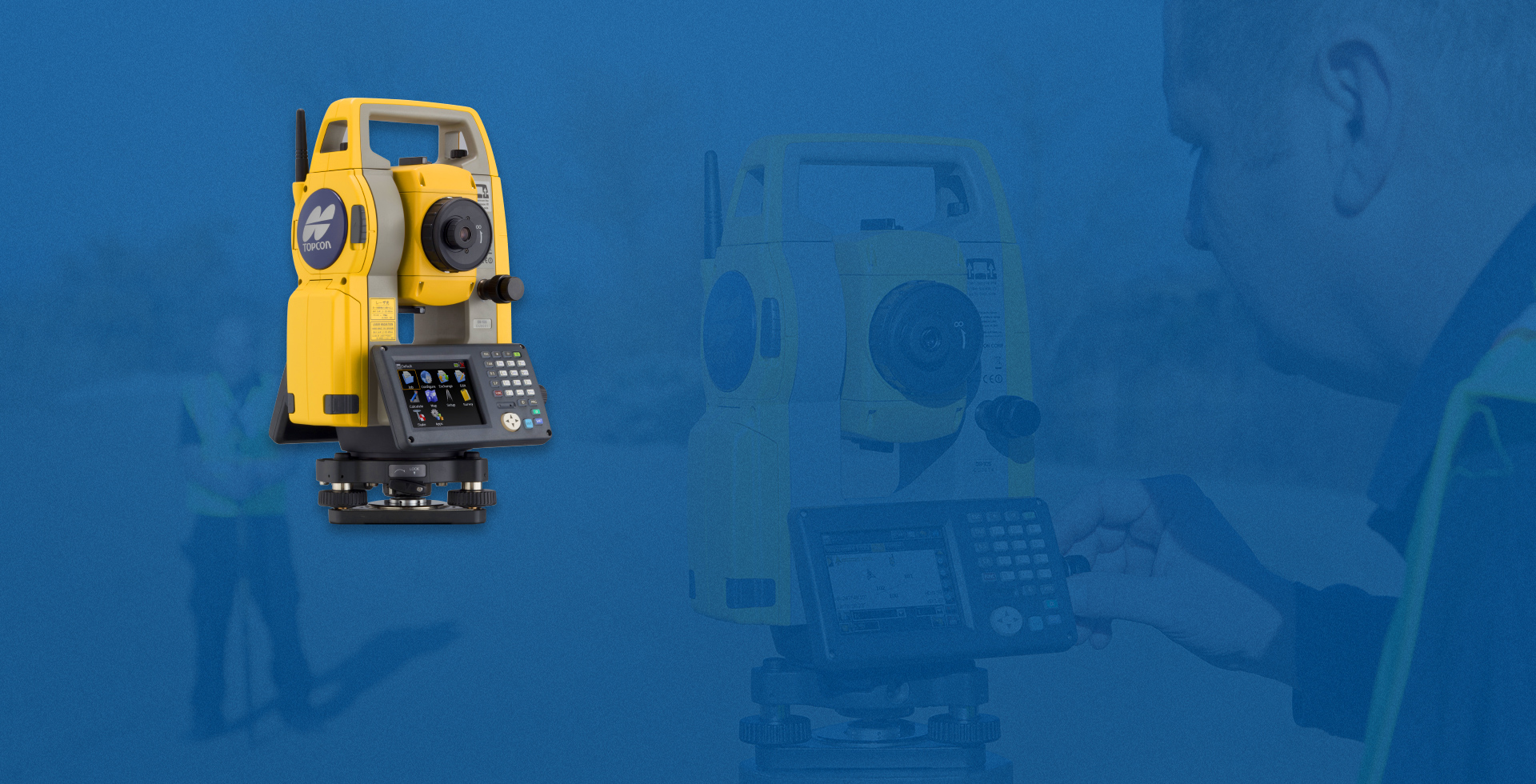

1秒高精度全站仪 拓普康OS101
技术参数:
OS技术参数
型号
OS-101
OS-102
OS-103
OS-105
望远镜
放大倍率/分辨率
30X/2.5\"
其它
镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像,视场角:1�0�830′(26m/1,000m),短焦距:1.3m,背光亮度:5级
测角部
小显示
0.5\"/1\"
1\"/5\"
测角精度(ISO17123-3:2001)
1\"
2\"
3\"
5\"
双轴补偿器/视准差改正
液体双轴倾斜传感器,补偿范围±6′/视准差改正
测距部
激光输出等级
无棱镜:3R级,棱镜/反射片1级
测距范围
(一般气象条件下)
无棱镜
0.3~500m
反射片
RS90N-K:1.3~500m,RS50N-K:1.3~300m,RS10N-K:1.3~100m
小型棱镜
1.3~500m
单AP标准棱镜
1.3~4,000m/良好气象条件下*6:1.3~5,000m
三AP标准棱镜
~5,000m/良好气象条件下*6:~6,000m
小显示
精测/速测:0.001m   追踪测:0.01m
测距精度
(ISO17123-4:2001)
无棱镜
(3+2ppm×D)mm
反射片
(3+2ppm×D)mm
AP/CP棱镜
(2+2ppm×D)mm
测量时间*8
精测:0.9秒,速测:0.7,跟踪测:0.3秒
系统 /接口与数据管理
操作系统/应用软件
Windows CE 6.0 / MAGNET Field
显示器/键盘
3.5英寸,LED背光灯半透射式TFT QVGA色LCD,触摸屏,自动亮度控制/26个按键(有背光灯)
操作面板
双面触摸屏
触发键
支持仪器右测使用
数据存储
内存
500MB(包括项目文件)
外部
USB闪存(大8GB)
接口
RS-232C串口,USB2.0(A口和小型B口)
蓝牙模块(选配)
1级蓝牙,Ver.2.1 +EDR,传输距离半径:300m*9
其它
激光指示器
同轴红色EDM激光束
导向光
绿色激光二极管(524nm)和红色激光二极管(626nm),工作范围:1.3~150m*2
水准器
图形水准器
±6′(内圆)
圆水准器
10′/2mm
激光对中器(选配)
2级激光产品,红色激光二极管(635nm±10nm),对中精度:≦1.0mm/1.3m
光学对中器
放大倍率:3X,短焦距:0.3m自基座起
防尘防水等级
IP65
工作温度
-30~+60℃
尺寸(含提柄)
双面板:191mm(宽)×190mm(长)×348mm(高)
重量(含提柄和电池)
5.7kg
电源系统
电池
BDC70机载电池
可充电锂电池
工作时间(测角测距)
BDC70
约20小时(角距同测间隔1次/30秒)
BT-73Q(外接,选配)
约49小时(角距同测间隔1次/30秒
