M300RTK
( 879 浏览 )
M300RTK


类别:

航测无人机


   M300RTK-2.png    M300RTK-3.png

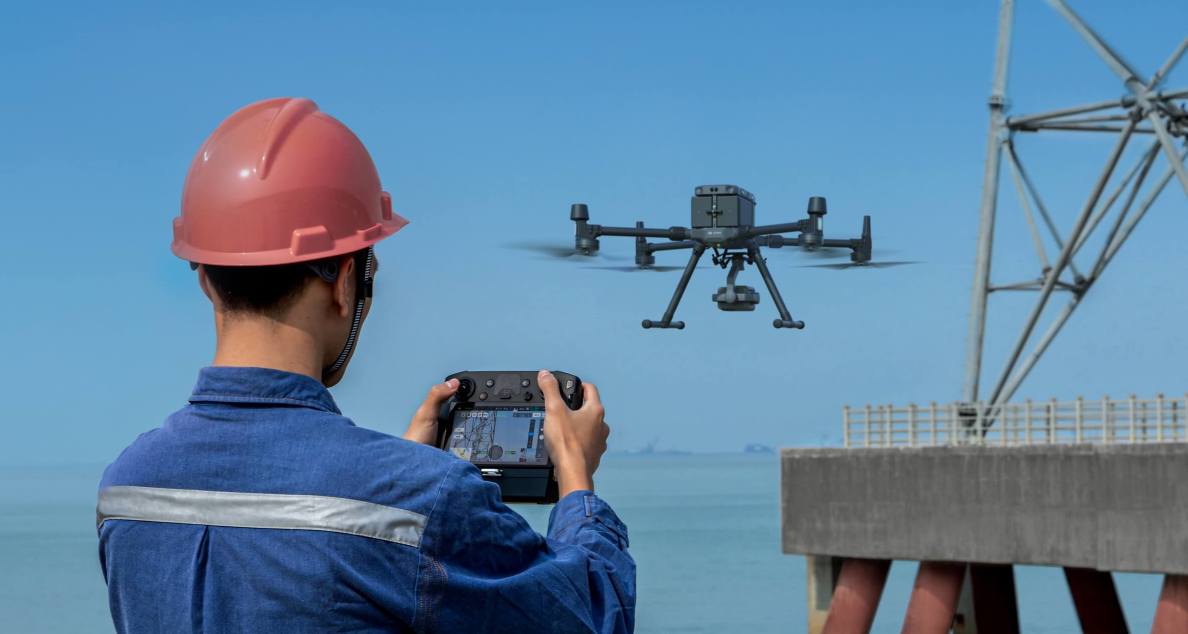

飞行器

  • 尺寸

  • 尺寸(展开,不包含桨叶):810×670×430 mm(长×宽×高)
    尺寸(折叠,包含桨叶):430×420×430 mm(长×宽×高)

  • 对称电机轴距:895 mm

  • 重量(含下置单云台支架)

  • 空机重量(不含电池):3.6 kg
    空机重量(含双电池):6.3 kg

  • 最大载重:2.7 kg

  • 最大起飞重量:9 kg

  • 工作频率:2.4000-2.4835 GHz  /  5.725-5.850 GHz

  • 发射功率(EIRP)

  • 2.4000-2.4835 GHz:29.5 dBm(FCC);18.5dBm(CE)18.5 dBm(SRRC);18.5dBm(MIC)5.725-5.850 GHz:28.5 dBm(FCC);12.5dBm(CE);28.5 dBm(SRRC)

  • 悬停精度(P-GPS)

  • 垂直:
    ±0.1 m(视觉定位正常工作时)
    ±0.5 m(GPS 正常工作时)
    ±0.1 m(RTK 定位正常工作时)
    水平:
    ±0.3 m(视觉定位正常工作时)
    ±1.5 m(GPS 正常工作时)
    ±0.1 m(RTK 定位正常工作时)

  • RTK 位置精度

  • 在 RTK FIX 时:1 cm+1 ppm(水平)  /  1.5 cm + 1 ppm(垂直)

  • 最大旋转角速度:俯仰轴300°/s  /  航向轴100°/s

  • 最大俯仰角度:30° (P模式且前视视觉系统启用:25°)

  • 最大上升速度:S 模式6 m/s  /  P 模式5 m/s

  • 最大下降速度(垂直):S 模式5 m/s  /  P 模式4 m/s

  • 最大倾斜下降速度:S 模式:7 m/s

  • 最大水平飞行速度:S 模式23 m/s  /  P 模式17 m/s

  • 最大飞行海拔高度:5000 m(2110 桨叶,起飞重量≤7 kg)/ 7000 m(2195 高原静音桨叶,起飞重量≤7 kg)

  • 最大可承受风速:15 m/s (7级风)

  • 最大飞行时间:55 min

  • 适配 DJI 云台:禅思 XT2、禅思 XT S、禅思 Z30、禅思 H20、禅思 H20T

  • 支持云台安装方式:下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台

  • IP 防护等级:IP45

  • GNSS:GPS+GLONASS+BeiDou+Galileo

  • 工作环境温度:-20°C 至 50°C

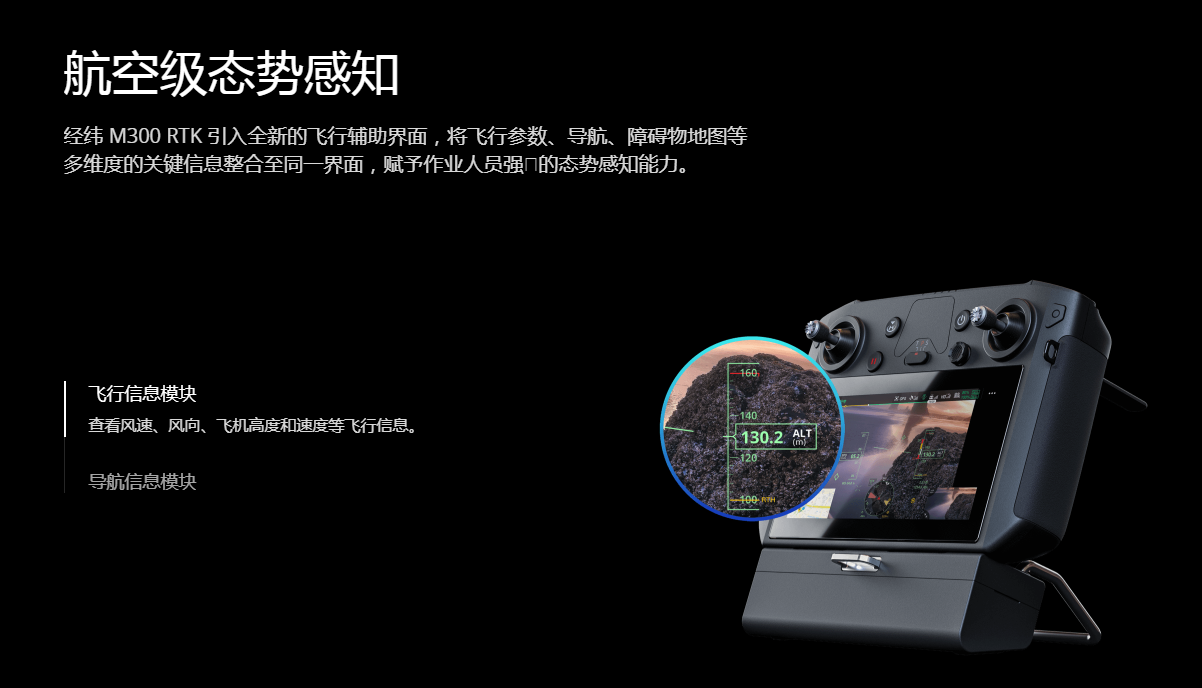

遥控器

  • 工作频率:2.4000-2.4835 GHz  /  5.725-5.850 GHz

  • 最大信号有效距离(无干扰、无遮挡)

  • NCC/FCC:15 km
    CE/MIC:8 km
    SRRC:8 km

  • 等效全向辐射功率(EIRP)

  • 2.4000-2.4835 GHz:
    29.5 dBm(FCC);18.5dBm(CE)
    18.5 dBm(SRRC);18.5dBm(MIC)
    5.725-5.850 GHz:
    28.5 dBm(FCC);12.5dBm(CE)
    20.5 dBm(SRRC)

  • 外置电池

  • 名称:WB37 智能电池
    容量:4920 mAh
    电压:7.6 V
    电池类型:LiPo
    能量:37.39 Wh
    充电时间(使用 BS60 智能电池箱):70 分钟(15°C 至 45°C);130 分钟(0°C 至 15°C)

  • 内置电池

  • 类型:18650 锂离子电池 (5000 mAh @ 7.2 V)
    充电方式:使用规格为 12V/2A 的 USB 充电器
    额定功率:17 W
    充电时间:2 小时 15 分钟(使用规格为12V/2A 的 USB 充电器)

  • 续航时间

  • 内置电池:约 2.5 小时内置电池+外置电池:约 4.5 小时

  • USB-A 接口供电电压/电流:5 V / 1.5 A

  • 工作环境温度:-20° 至 40° C

视觉系统

  • 障碍物感知范围

  • 前后左右:0.7-40 m
    上下:0.6-30 m

  • FOV:前后下65°(H),50°(V)  /  左右上75°(H),60°(V)

  • 使用环境:表面有丰富纹理,光照条件充足(>15 lux,室内日光灯正常照射环境)

红外感知系统

  • 障碍物感知范围:0.1-8 m

  • FOV:30°(±15°)

  • 使用环境:漫反射,大尺寸,高反射率(反射率>10%)障碍物

上下补光灯:有效照明距离5 m

FPV摄像头

  • 分辨率:960p

  • FOV:145°

  • 帧率:30 fps

智能飞行电池

  • 型号:TB60

  • 容量:5935 mAh

  • 电压:52.8 V

  • 电池类型:LiPo 12S

  • 能量:274 Wh

  • 电池整体重量:约 1.35 kg

  • 工作环境温度:-20℃ 至 50℃

  • 理想存放环境温度:22℃ 至 30℃

  • 充电环境温度:-20°C 至 40°C(当环境温度低于 5°C时,电池会启动自加热功能,在低温环境下充电有可能会降低电池使用寿命)

  • 充电时间

  • 使用 BS60 智能电池箱时,
    使用 220 V 电源:完全充满两块 TB60 智能飞行电池约需 60 分钟,从 20% 充到 90% 约需 30 分钟
    使用 110 V 电源:完全充满两块 TB60 智能飞行电池约需 70 分钟,从 20% 充到 90% 约需 40 分钟

BS60智能电池箱

  • 外形尺寸:501×403×252 mm

  • 空箱重量:8.37 kg

  • 可放置物品:TB60 智能飞行电池 8 块,WB37 智能电池 4 块

  • 输入电压:100-120 VAC,50-60 Hz / 220-240 VAC,50-60 Hz

  • 最大输入功率:1070 W

  • 输出功率:100-120 V:750 W  /  220-240 V:992 W

  • 工作环境温度:-20℃ 至 40℃。
